燃煤热水锅炉（3台7MW）

        白羊岭煤矿座落在晋中东部昔阳县，是全县5个百万吨以上骨干矿井之一。为落实县委工业强县工程政策，09年底白羊岭90万吨矿井即将投产。煤矿决定建设设计容纳3台10吨7WM，设施一流的热水锅炉锅炉房。
        在本工程中，该自动控制系统采用工业全自动蒸汽锅炉控制技术方案。硬件按功能模块化设计，信号输入、输出、控制器件；软件面向对象设计，内嵌入我公司精心设计的迈欧锅炉群控软件V1.0和迈欧分时分温控制软件V1.0，软硬结合，对锅炉全自动安全运行进行自动控制和工况检测。控制器能根据系统当前采集到的现场信号按用户设置的模式自动对系统进行控制。系统具备丰富的故障检测、故障报警等功能，最大限度地保证了锅炉的安全运行。基于现场总线技术的分布式控制系统，其远程I/O站可灵活配置，既可放置于现场集中安装的仪表设备旁，也可集中放置于中控室控制柜中进行集中管理；系统采用西门子MP277触摸屏、SIEMENS PLC为中央控制单元，以人机对话方式与锅炉用户交换信息，给操作者带来极大方便。变频器是系统中主要的执行设备，本系统中有9台的变频器需要监控，现场信号采集由一次仪表通过4~20mA的信号输送给远程监控站，下位机与触摸屏之间通过RS485协议进行通讯，下位机与上位机之间以工业以太网进行通讯。



        系统主机设置在供热厂主厂房锅炉控制室内，根据本工程规模需要，系统配备了四个现场控制站（I/O站）、一个操作员站和一个工程师站，远程监控系统采用标准以太网通过铺设光缆的方式进行数据传输，在调度室上设置一台远程监控站和现场同步数据传输和更新；在技术部、总经理办公室分别设置一台远程浏览站，可以通过IE浏览器监视系统的运行情况。

主要外围配套仪表的选型：
1. 温度检测仪表：选用杭州天康公司生产的温度一体化变送器。
2. 压力检测仪表：使用杭州天康公司生产的WZP系列压力变送器。
3. 流量检测仪表：选用富沃得公司的涡街流量计。
4. 二次仪表：备用操作、显示仪表选用上润公司的智能型仪表。
5. 操作琴台：由本公司自行设计研发。

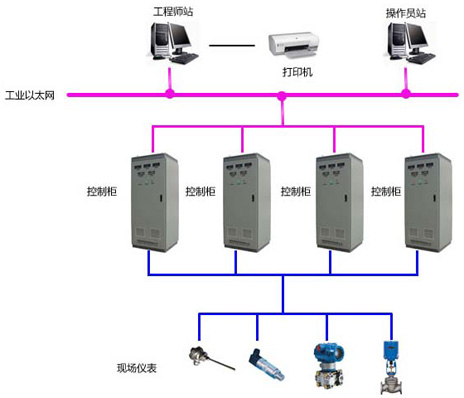

本控制系统分为二级网络。一个是现场总线网络（以太网），用于连接I/O站及变频设备与主控制器；一个为系统操作级网络（用于连接主控制站与操作员站及工程师站。整个系统实现了预前设计的数据采集、集中控制、自动保护、实时报警、自动统计、定时打印等功能；丰富的故障检测、故障报警、故障处理功能，保证了系统安全可靠的运行。系统投运以来，控制稳定、记录及时，促进生产，带来效益。系统主控柜布置在控制室边缘处扩展方便，控制室整体布局美观大方。系统投运后得到了一致肯定和好评。



系统配置
锅炉类型：燃煤链条热水锅炉
监控对象：3×7MW热水锅炉
工程规模：电气、仪表、自控系统供货
控制系统： 西门子S7-300
控制网络：工业以太网、 PROFIBUS总线
变频控制：AB变频器
操作台：琴式操作台
现场主控站：4套
远程控制站：2套
操作监控站：2台(兼工程师站)
在线UPS：山特3KVA 0.5H
远程浏览站：n台(光纤接入)

锅炉控制功能
1. 负荷控制
2. 燃烧控制
3. 引风控制
4. 鼓风控制
5. 炉排控制
6. 给煤控制
7. 锅炉循环泵控制
8. 补水泵控制

锅炉热工保护功能
1. 出水温度高保护

过程累计功能
1. 锅炉燃煤量累计
2. 补水量累计

电气保护功能
1. 鼓风连锁保护
2. 引风连锁保护
3. 循环泵联锁保护

电流显示功能
1. 各风机水泵运行电流
2. 燃烧机电流
